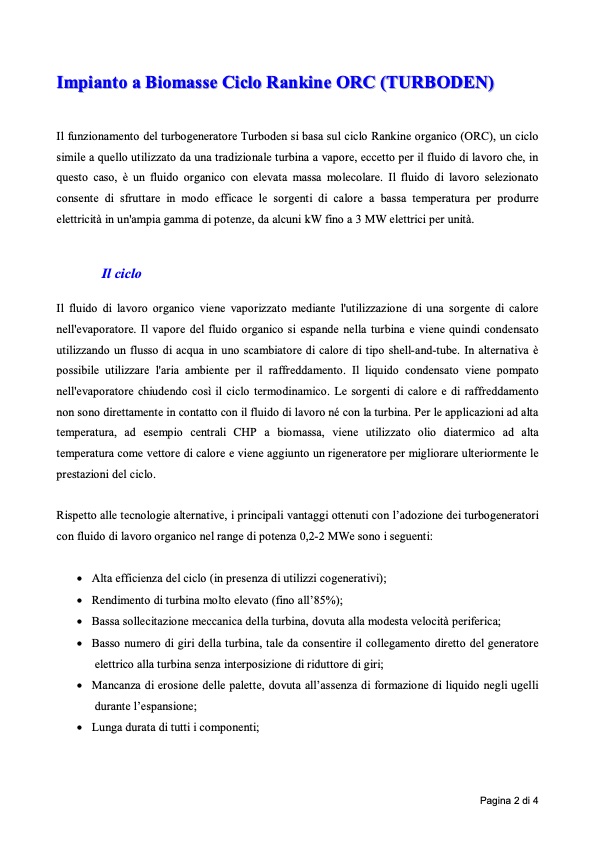

Impianto a Biomasse Ciclo Rankine ORC (TURBODEN) Il funzionamento del turbogeneratore Turboden si basa sul ciclo Rankine organico (ORC), un ciclo simile a quello utilizzato da una tradizionale turbina a vapore, eccetto per il fluido di lavoro che, in questo caso, è un fluido organico con elevata massa molecolare. Il fluido di lavoro selezionato consente di sfruttare in modo efficace le sorgenti di calore a bassa temperatura per produrre elettricità in un'ampia gamma di potenze, da alcuni kW fino a 3 MW elettrici per unità. Il ciclo Il fluido di lavoro organico viene vaporizzato mediante l'utilizzazione di una sorgente di calore nell'evaporatore. Il vapore del fluido organico si espande nella turbina e viene quindi condensato utilizzando un flusso di acqua in uno scambiatore di calore di tipo shell-and-tube. In alternativa è possibile utilizzare l'aria ambiente per il raffreddamento. Il liquido condensato viene pompato nell'evaporatore chiudendo così il ciclo termodinamico. Le sorgenti di calore e di raffreddamento non sono direttamente in contatto con il fluido di lavoro né con la turbina. Per le applicazioni ad alta temperatura, ad esempio centrali CHP a biomassa, viene utilizzato olio diatermico ad alta temperatura come vettore di calore e viene aggiunto un rigeneratore per migliorare ulteriormente le prestazioni del ciclo. Rispetto alle tecnologie alternative, i principali vantaggi ottenuti con l’adozione dei turbogeneratori con fluido di lavoro organico nel range di potenza 0,2-2 MWe sono i seguenti: Alta efficienza del ciclo (in presenza di utilizzi cogenerativi); Rendimento di turbina molto elevato (fino all’85%); Bassa sollecitazione meccanica della turbina, dovuta alla modesta velocità periferica; Basso numero di giri della turbina, tale da consentire il collegamento diretto del generatore elettrico alla turbina senza interposizione di riduttore di giri; Mancanza di erosione delle palette, dovuta all’assenza di formazione di liquido negli ugelli durante l’espansione; Lunga durata di tutti i componenti; Pagina 2 di 4PDF Image | Impianto a Biomasse Ciclo Rankine ORC
