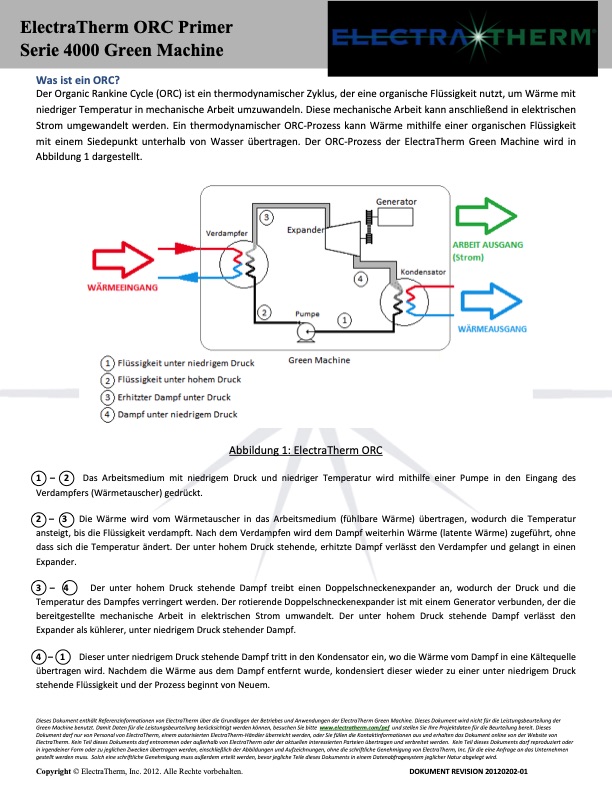

ElectraTherm ORC Primer Serie 4000 Green Machine Was ist ein ORC? Der Organic Rankine Cycle (ORC) ist ein thermodynamischer Zyklus, der eine organische Flüssigkeit nutzt, um Wärme mit niedriger Temperatur in mechanische Arbeit umzuwandeln. Diese mechanische Arbeit kann anschließend in elektrischen Strom umgewandelt werden. Ein thermodynamischer ORC-Prozess kann Wärme mithilfe einer organischen Flüssigkeit mit einem Siedepunkt unterhalb von Wasser übertragen. Der ORC-Prozess der ElectraTherm Green Machine wird in Abbildung 1 dargestellt. Abbildung 1: ElectraTherm ORC 1 – 2 Das Arbeitsmedium mit niedrigem Druck und niedriger Temperatur wird mithilfe einer Pumpe in den Eingang des Verdampfers (Wärmetauscher) gedrückt. 2 – 3 Die Wärme wird vom Wärmetauscher in das Arbeitsmedium (fühlbare Wärme) übertragen, wodurch die Temperatur ansteigt, bis die Flüssigkeit verdampft. Nach dem Verdampfen wird dem Dampf weiterhin Wärme (latente Wärme) zugeführt, ohne dass sich die Temperatur ändert. Der unter hohem Druck stehende, erhitzte Dampf verlässt den Verdampfer und gelangt in einen Expander. 3 – 4 Der unter hohem Druck stehende Dampf treibt einen Doppelschneckenexpander an, wodurch der Druck und die Temperatur des Dampfes verringert werden. Der rotierende Doppelschneckenexpander ist mit einem Generator verbunden, der die bereitgestellte mechanische Arbeit in elektrischen Strom umwandelt. Der unter hohem Druck stehende Dampf verlässt den Expander als kühlerer, unter niedrigem Druck stehender Dampf. 4 – 1 Dieser unter niedrigem Druck stehende Dampf tritt in den Kondensator ein, wo die Wärme vom Dampf in eine Kältequelle übertragen wird. Nachdem die Wärme aus dem Dampf entfernt wurde, kondensiert dieser wieder zu einer unter niedrigem Druck stehende Flüssigkeit und der Prozess beginnt von Neuem. Dieses Dokument enthält Referenzinformationen von ElectraTherm über die Grundlagen der Betriebes und Anwendungen der ElectraTherm Green Machine. Dieses Dokument wird nicht für die Leistungsbeurteilung der Green Machine benutzt. Damit Daten für die Leistungsbeurteilung berücksichtigt werden können, besuchen Sie bitte www.electratherm.com/pef und stellen Sie Ihre Projektdaten für die Beurteilung bereit. Dieses Dokument darf nur von Personal von ElectraTherm, einem autorisierten ElectraTherm-Händler überreicht werden, oder Sie füllen die Kontaktinformationen aus und erhalten das Dokument online von der Website von ElectraTherm. Kein Teil dieses Dokuments darf entnommen oder außerhalb von ElectraTherm oder der aktuellen interessierten Parteien übertragen und verbreitet werden. Kein Teil dieses Dokuments darf reproduziert oder in irgendeiner Form oder zu jeglichen Zwecken übertragen werden, einschließlich der Abbildungen und Aufzeichnungen, ohne die schriftliche Genehmigung von ElectraTherm, Inc. für die eine Anfrage an das Unternehmen gestellt werden muss. Solch eine schriftliche Genehmigung muss außerdem erteilt werden, bevor jegliche Teile dieses Dokuments in einem Datenabfragesystem jeglicher Natur abgelegt wird. Copyright © ElectraTherm, Inc. 2012. Alle Rechte vorbehalten. DOKUMENT REVISION 20120202-01PDF Image | ElectraTherm ORC Primer Serie 4000
