Text from PDF Page: 006

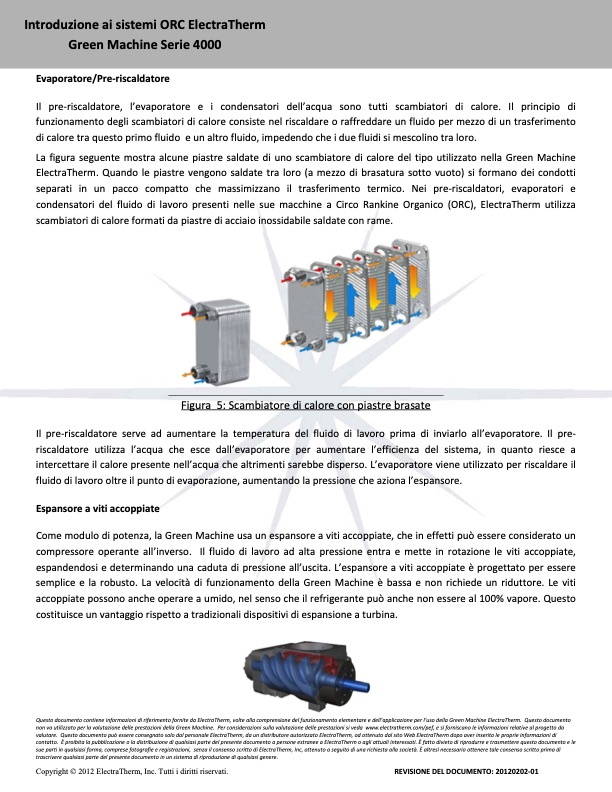

Introduzione ai sistemi ORC ElectraTherm Green Machine Serie 4000 Evaporatore/Pre‐riscaldatore Il pre‐riscaldatore, l’evaporatore e i condensatori dell’acqua sono tutti scambiatori di calore. Il principio di funzionamento degli scambiatori di calore consiste nel riscaldare o raffreddare un fluido per mezzo di un trasferimento di calore tra questo primo fluido e un altro fluido, impedendo che i due fluidi si mescolino tra loro. La figura seguente mostra alcune piastre saldate di uno scambiatore di calore del tipo utilizzato nella Green Machine ElectraTherm. Quando le piastre vengono saldate tra loro (a mezzo di brasatura sotto vuoto) si formano dei condotti separati in un pacco compatto che massimizzano il trasferimento termico. Nei pre‐riscaldatori, evaporatori e condensatori del fluido di lavoro presenti nelle sue macchine a Circo Rankine Organico (ORC), ElectraTherm utilizza scambiatori di calore formati da piastre di acciaio inossidabile saldate con rame. Figura 5: Scambiatore di calore con piastre brasate Il pre‐riscaldatore serve ad aumentare la temperatura del fluido di lavoro prima di inviarlo all’evaporatore. Il pre‐ riscaldatore utilizza l’acqua che esce dall’evaporatore per aumentare l’efficienza del sistema, in quanto riesce a intercettare il calore presente nell’acqua che altrimenti sarebbe disperso. L’evaporatore viene utilizzato per riscaldare il fluido di lavoro oltre il punto di evaporazione, aumentando la pressione che aziona l’espansore. Espansore a viti accoppiate Come modulo di potenza, la Green Machine usa un espansore a viti accoppiate, che in effetti può essere considerato un compressore operante all’inverso. Il fluido di lavoro ad alta pressione entra e mette in rotazione le viti accoppiate, espandendosi e determinando una caduta di pressione all’uscita. L’espansore a viti accoppiate è progettato per essere semplice e la robusto. La velocità di funzionamento della Green Machine è bassa e non richiede un riduttore. Le viti accoppiate possono anche operare a umido, nel senso che il refrigerante può anche non essere al 100% vapore. Questo costituisce un vantaggio rispetto a tradizionali dispositivi di espansione a turbina. Questo documento contiene informazioni di riferimento fornite da ElectraTherm, volte alla comprensione del funzionamento elementare e dell’applicazione per l’uso della Green Machine ElectraTherm. Questo documento non va utilizzato per la valutazione delle prestazioni della Green Machine. Per considerazioni sulla valutazione delle prestazioni si veda www.electratherm.com/pef, e si forniscano le informazioni relative al progetto da valutare. Questo documento può essere consegnato solo dal personale ElectraTherm, da un distributore autorizzato ElectraTherm, od ottenuto dal sito Web ElectraTherm dopo aver inserito le proprie informazioni di contatto. È proibita la pubblicazione o la distribuzione di qualsiasi parte del presente documento a persone estranee a ElectraTherm o agli attuali interessati. È fatto divieto di riprodurre e trasmettere questo documento e le sue parti in qualsiasi forma, comprese fotografie e registrazioni, senza il consenso scritto di ElectraTherm, Inc, ottenuto a seguito di una richiesta alla società. È altresì necessario ottenere tale consenso scritto prima di trascrivere qualsiasi parte del presente documento in un sistema di riproduzione di qualsiasi genere. Copyright © 2012 ElectraTherm, Inc. Tutti i diritti riservati. REVISIONE DEL DOCUMENTO: 20120202‐01PDF Image | Introduzione ai sistemi ORC ElectraTherm Green 4000
